Bezeichnung:		Hydr WZ-Probier- Pressen, Typ VWP

Hydraulische Pressen, Typ VWP

Hydraulische Werkzeug-Probierpresse

mit 60 bis 200 Tonnen Presskraft.

Diese hydraulische Presse Typ VWP ist optimal für Stanz-, Biege-, Präge- und Ziehversuche sowie zum Tuschieren geeignet.

Die 4-Säulen-Ausführung ermöglicht den optimalen Einblick und Zugang von allen Seiten. Das Oberteil und der untere Körper der Presse sind in aufbiegungs- und verwindungsfreier Stahlschweißkonstruktion ausgeführt.

Die gesamte konstruktive Auslegung und das hydraulische Steuerungssystem der Maschine sind optimal auf die, für Werkzeugtests notwendige Präzision abgestimmt.

Als Optionen sind erhältlich:

-Stößel in massiver Kastenbauform
-Hydraulisches Ziehkissen mit Auswerferfunktion,
-Hydraulischer Ausstoßer im Stößel,
-stufenlose Geschwindigkeitseinstellung
-stufenlose elektrische Hubeinstellung

Technische Daten hydraulische Pressen:

Werkzeugprobier-Presse mit 4-Säulen, Standardausführung
Modell			VWP 60T	VWPK 60T	VWP 100T	VWPK 100T	VWP 150T	VWPK 150T	VWP 200T	VWPK 200T
Druckkraft		kN	600	600	1000	1000	1500	1500	2000	2000
Gesamtbreite	A	mm	1310	1310	1650	1650	1750	1750	1750	1750
Rahmenbreite	A1	mm	1200	1200	1400	1400	1550	1550	1550	1550
Gesamttiefe	B	mm	1350	1350	1400	1400	1550	1550	1550	1550
Rahmentiefe	B1	mm	750	750	800	800	950	950	950	950
Gesamthöhe	C	mm	2800	3100	2950	3300	3200	3550	3200	3600
Rahmenhöhe	C1	mm	2650	2950	2900	3200	3200	3550	3200	3600
Tischhöhe	D	mm	975	975	975	975	975	975	975	975
Einbauhöhe	E	mm	500	500	600	600	700	700	700	700
Tischbreite	F	mm	1200	1200	1400	1400	1550	1550	1550	1550
Tischtiefe	G	mm	750	750	800	800	950	950	950	950
Durchgang vorne	H	mm	750	750	900	900	1010	1010	1010	1010
Hub	I	mm	400	400	400	400	500	500	500	500
Durchgang seitlich	J	mm	300	300	300	300	400	400	400	400
Stößelhöhe	K	mm	105	505	115	515	130	630	150	650
Säulendurchmesser		mm	100	100	130	130	150	150	150	150
Druckkraft		kN	600	600	1000	1000	1500	1500	2000	2000
Rückzugskraft		kN	315	315	510	510	750	750	980	980
Pressgeschwindigkeit		mm/s	10	10	10	10	10	10	10	10
Rücklaufgeschwindigkeit		mm/s	19	19	21	21	18	18	19	19
Motor Leistung		kW	5,5	5,5	11	11	15	15	18,5	18,5
Gewicht, ca.		kg	3500	6000	6000	6600	7500	8700	9000	10600

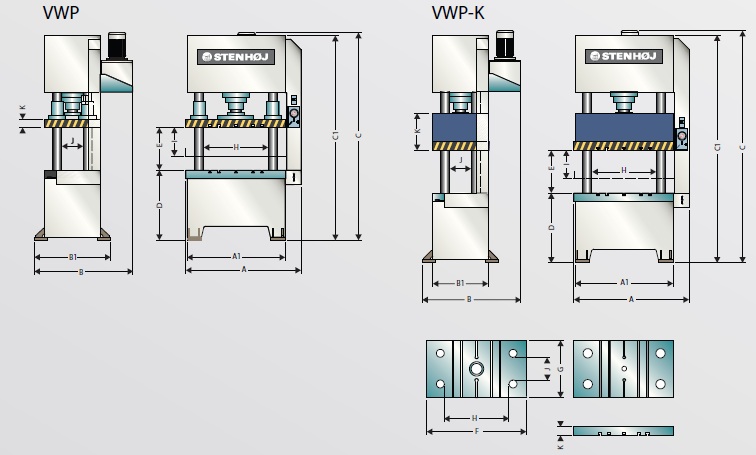

Abmessungen hydraulische Pressen:

Kundenspezifische hydraulische Pressen machen den grössten Verkaufs-Anteil der Werkzeugprobierpressen aus. Wir ermitteln in Zusammenarbeit mit den Kunden den Bedarf und konstruieren daraus die perfekte Lösung. Ob Sie - anwendungsbedingt - Einbauhöhe, Aufspannfläche, Ausladung oder Kolbenhub verändern möchten, alternative Steuerungsoptionen benötigen oder sonstige Wünsche an elektrische oder hydraulische Zusatzausrüstung haben - wir bieten Ihnen eine umfangreiche Sonderausstattung. Fragen Sie uns an, wir beraten Sie gerne.
