Bezeichnung:		Walzenvorschub, Typ MAGNUM

Walzenvorschübe Typ MAGNUM

Bewährte und robuste Schwerlast- Servo- Walzenvorschübe für größere Banddicken bis 10,0 mm und diverse Breitenbereiche.

Beschreibung der Walzenvorschübe:

- Robuster, präzisionsbearbeiteter Gußkörper.
- Große Vorschubwalzen mit Hartchrombeschichtung.
- Synchronlauf der Vorschubwalzen über Cluster Getriebe.
- Stabiler Einlaufrollenkorb mit einstellbarer Bandführung und Oberrolle.
- Für mechanische und hydraulische Pressen.
- Unproblematische, schnelle Montage und einfache Handhabung.

Technische Details der Walzenvorschübe:
- Montageplatte mit 100 mm mechanischer Höhenverstellung.
- Montageständer mit hydraulischer Höhenverstellung optional.
- Moderne und leistungsfähige Servosteuerung.
- Vielfältige Steuerungsfunktionen für jede Anforderung.

Steuerung der Walzenvorschübe:

DrahtVorschübe, DrahtVorschub

Technische Daten der Walzenvorschübe:

Standard-Modelle

Modelle	Max. Bandbreite	Walzen- öffnung	Max. Dicke b. max. Breite	Walzen-Ø	Max. Bandgeschw.	Vorschub- kraft	Vorschub- kraft Spitze
SRFM 300 S	300 mm	0 - 8,0 mm	5,0 mm	120 mm	60 m/min.	2400 N	4800 N
SRFM 450 S	450 mm	0 - 8,0 mm	4,8 mm	120 mm	60 m/min.	2400 N	4800 N
SRFM 600 S	600 mm	0 - 8,0 mm	4,2 mm	120 mm	60 m/min.	2400 N	4800 N
SRFM 800 S	800 mm	0 - 8,0 mm	3,4 mm	120 mm	60 m/min.	2400 N	4800 N
SRFM 900 S	900 mm	0 - 8,0 mm	3,2 mm	120 mm	60 m/min.	2400 N	4800 N
SRFM1200S	1200 mm	0 - 8,0 mm	2,4 mm	120 mm	60 m/min.	2400 N	4800 N

Schwerlast-Modelle

Modelle	Max. Bandbreite	Walzen- öffnung	Max. Dicke b. max. Breite	Walzen-Ø	Max. Bandgeschw.	Vorschub- kraft	Vorschub- kraft Spitze
SRFM 300SL	300 mm	0 - 10,0mm	8,0 mm	120 mm	45 m/min.	3600 N	7200 N
SRFM 450SL	450 mm	0 - 10,0mm	7,4 mm	120 mm	45 m/min.	3600 N	7200 N
SRFM 600SL	600 mm	0 - 10,0mm	6,5 mm	120 mm	45 m/min.	3600 N	7200 N
SRFM 800SL	800 mm	0 - 10,0mm	5,5 mm	120 mm	45 m/min.	3600 N	7200 N
SRFM 900SL	900 mm	0 - 10,0mm	5,0 mm	120 mm	45 m/min.	3600 N	7200 N
SRFM1200SL	1200 mm	0 - 10,0mm	3,9 mm	120 mm	45 m/min.	3600 N	7200 N

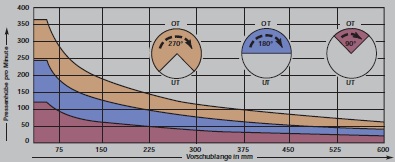

Leistungsdiagramm der Walzenvorschübe:

Die Angaben im Leistungsdiagramm sind nur ungefähre Werte. Die tatsächlichen Werte in der Produktion sind von unterschiedlichen Faktoren abhängig. Das Leistungsdiagramm basiert auf Standardwerten von Geschwindigkeit und Beschleunigung. Auf Wunsch erhalten Sie von uns Ihr individuelles Leistungsdiagramm unter Berücksichtigung Ihrer Parameter.

Abmessungen der Walzenvorschübe:
