Bezeichnung:		Präzisions - Richtmaschine, Typ RM21

Präzisions-Richtmaschinen Typ RM21

Präzisions-Richtmaschinen mit 22 Richtwalzen für poliertes und empfindliches Material für spezielle Anforderungen in der Produktion von Lead-Frames und Terminals, Mobile-Phones, Computern, CD´s und andere elektronische Artikel.

Technische Beschreibung:

- Die Richtmaschine ist auf einem geschweißten Gestell montiert.
- Synchroner Antrieb der unteren Richtwalzen und des Zugwalzenpaares.
- Alle 21 angetriebenen Richtwalzen sind gehärtet HRC60°, geschliffen und hartverchromt.
- Alle 21 Richtwalzen sind mit Back-Up-Rollen unterstützt.
- Am Richtkopf-Ausgang 1 Richtrolle mitindividueller Einstellung
- Verstellung Position der Richtwalzen über 4 Drehknäufe mit 4Verstell-Anzeige-Uhren
- Richtkopf ist über Handhebel zu öffnen für schnelle Inspektion / Reinigung der Richtwalzen.
- Der Richtkopf-Unterteil kann zu Reinigungszwecken schnell demontiert werden.
- Eingangsrollen mit verstellbarer Bandführung und Ausgangsrollenkorb.
- Automatisches Ölverteil-System zur SchmierungGetriebe und Lager

Diverse Schlaufensteuerungen:
LC-3 Schlaufensteuerung bzw. berührungslose Ultraschall Schlaufensteuerung möglich. Manueller und automatischer Betrieb.

Ansicht Richtkopf-Ausgangseitig:

Ausgangseitig eine individuell einstellbare Richtrolle mit Anzeige-Uhr.

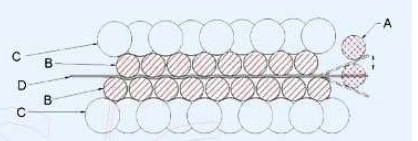

Schnittansicht Richtwerk:

A = Individuell einstellbare Richtrolle
B = 21 angetriebene Richtrollen
C = Abstützrollen

Technische Daten der Richtmaschinen:

Modell	Max. Band- Breite	Banddicken-Bereich	Anzahl Richtwalzen	Richtwalzen-Durchmesser	Geschw.- Bereich
100	100 mm	0,1 – 0,8 mm	21 Stk.	13 mm	0 – 30 m/min.
150	150 mm	0,1 – 0,8 mm	21 Stk.	13 mm	0 – 30 m/min.
200	200 mm	0,1 – 1,2 mm	21 Stk.	20 mm	0 – 30 m/min.
