Bezeichnung:		Haspel - Richtmaschine, Typ RSP

Kombi Haspeln - Richtmaschinen Typ RSP

Platzsparende Kombi Haspeln - Band-Richtmaschinen in Kombination mit den Haspeln der SRA Baureihe und der Band-Richtmaschinen der SS Baureihe.

Technische Beschreibung:

- Stabiles, geschweißtes Grundgestell zur Aufnahme der Haspelwelle und des Richtkopfes.
- Direkter Abzug des Bandmaterials von einer nicht angetriebenen Haspel durch das Richtgerät.
- Haspel mit fester Anlagescheibe, als auch verstellbaren Anlageringen in unterschiedlichen Durchmessern möglich.
- 9 Richtwalzen ø 25 mm, gehärtet und präzisionsgeschliffen.
- Ein Zugwalzenpaar ø 40 mm am Auslauf.
- Die unteren Richtwalzen und das Zugwalzenpaar werden durch Zahnräder synchron angetrieben.
- Die oberen Richtwalzen sind in einem separaten, einstellbaren Gehäuse gelagert. Manuelles Einstellen der Richt- und Zugwalzen über Drehknäufe.
- Mechanisch einstellbare Bremse zur Bandkontrolle.
- Coilaufnahme spreizbar für variablen Coil-Innendurchmesser.
- Verschiedene Schlaufensteuerungen möglich.

Optionen:
Berührungslose Ultraschall Schlaufensteuerung.

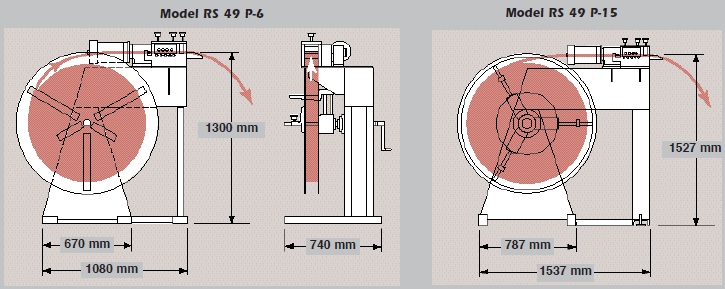

Technische Daten Haspeln - Richtmaschinen:

Modell	Max. Lade- gewicht	Max. Band- Breite	Banddicken-Bereich	Coil-Aussen-Durchmesser	Coilaufnahme-Durchmesser	Geschw.- Bereich
RS 29 P-2	90 Kg	50 mm	0,1 – 1,0 mm	915 mm	125 – 460 mm	0 – 30 m/min.
RS 29 P-4	180 Kg	50 mm	0,1 – 1,0 mm	915 mm	150 – 430 mm	0 – 30 m/min.
RS 29 P-6	270 Kg	50 mm	0,1 – 1,0 mm	915 mm	200 – 460 mm	0 – 30 m/min.
RS 29 P-15	700 Kg	50 mm	0,1 – 1,0 mm	1220 mm	250 – 560 mm	0 – 30 m/min.
RS 49 P-2	90 Kg	100 mm	0,1 – 1,0 mm	915 mm	125 – 460 mm	0 – 30 m/min.
RS 49 P-4	180 Kg	100 mm	0,1 – 1,0 mm	915 mm	150 – 430 mm	0 – 30 m/min.
RS 49 P-6	270 Kg	100 mm	0,1 – 1,0 mm	915 mm	200 – 460 mm	0 – 30 m/min.
RS 49 P-15	700 Kg	100 mm	0,1 – 1,0 mm	1220 mm	250 – 560 mm	0 – 30 m/min.
RS 69 P-2	90 Kg	150 mm	0,1 – 0,8 mm	915 mm	125 – 460 mm	0 – 30 m/min.
RS 69 P-4	180 Kg	150 mm	0,1 – 0,8 mm	915 mm	150 – 430 mm	0 – 30 m/min.
RS 69 P-6	270 Kg	150 mm	0,1 – 0,8 mm	915 mm	200 – 460 mm	0 – 30 m/min.
RS 69 P-15	700 Kg	150 mm	0,1 – 0,8 mm	1220 mm	250 – 560 mm	0 – 30 m/min
