Bezeichnung:		Haspel - Richtmaschine, Typ RS

Kombi Haspeln - Richtmaschinen Typ RS

Platzsparende Haspeln - Richtmaschinen in Kombination unseren bewährten Haspeln der SRA Baureihe und der Band-Richtmaschinen der SS Baureihe.

Technische Beschreibung:

- Stabiles, geschweißtes Grundgestell zur Aufnahme der Haspelwelle und des Richtkopfes.
- Direkter Abzug des Bandmaterials von nicht angetriebenen Haspeln durch die Richtmaschinen
- Haspel sowohl mit fester Anlagescheibe, als auch verstellbaren Anlageringen in unterschiedlichen Durchmessern möglich.
- Geschwindigkeitssteuerung über Pendelarm. Einstellbare Bremse an der Haspel.
- Verschiedene Schlaufensteuerungen möglich.
- 9 Richtwalzen ø 38 mm und ein Zugwalzenpaar ø 32 - 38 mm.
- Messuhren zur Einstellung der oberen Richtwalzen.
- Die oberen Richtwalzen sind in einem separaten, einstellbaren Gehäuse gelagert.
- Manuelles Einstellen der Richt- und Zugwalzen über Drehknäufe.
- Mechanisch einstellbare Bremse zur Bandkontrolle.
- Coilaufnahme spreizbar für variablen Coil-Innendurchmesser.
- Verschiedene Schlaufensteuerungen möglich.

- Richtkopf aufklappbar zur einfachen Reinigung.

Optionen:
Berührungslose Ultraschall Schlaufensteuerung.

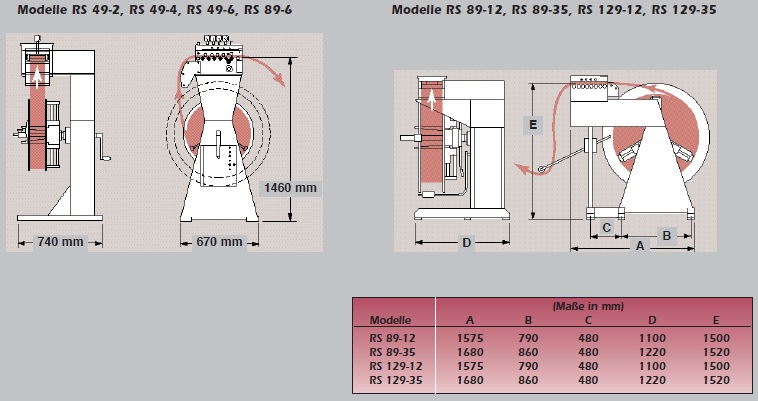

Technische Daten der Haspeln - Richtmaschinen:

Modell	Max. Lade- gewicht	Max. Band- Breite	Banddicken-Bereich	Coil-Aussen-Durchmesser	Coilaufnahme-Durchmesser	Geschw.- Bereich
RS 49-2	90 Kg	100 mm	0,5 – 1,7 mm	915 mm	125 – 460 mm	0 – 20 m/min.
RS 49-4	180 Kg	100 mm	0,5 – 1,7 mm	915 mm	200 – 460 mm	0 – 20 m/min.
RS 89-6	270 Kg	200 mm	0,5 – 1,6 mm	915 mm	200 – 460 mm	0 – 23 m/min.
RS 89-12	550 Kg	200 mm	0,5 – 1,6 mm	1220 mm	250 – 560 mm	0 – 23 m/min.
RS 89-35	1600 Kg	200 mm	0,5 – 1,6 mm	1445 mm	375 – 520 mm	0 – 23 m/min.
RS 129-12	550 Kg	300 mm	0,5 – 1,5 mm	1220 mm	250 – 560 mm	0 – 23 m/min.
RS 129-35	1600 Kg	300 mm	0,5 – 1,5 mm	1445 mm	375 – 520 mm	0 – 23 m/min.
