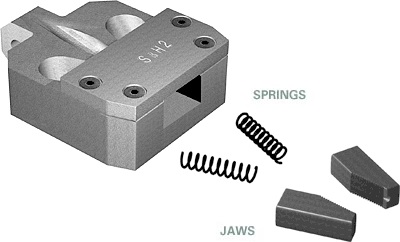

DrahtEinziehzange, Typ S&H
Drahtziehzangen Sleeper & Hartley in Standardausführung. Es sind auf Anfrage auch kundenspezifischeSysteme erhältlich.
Beschreibung der DrahtEinziehzange Typ S&H:
• Einziehzangen für Draht bis Ø 12,7 mm
• Für maximale Zugbelastungen bis 44,6 KN
• Kombinierbar mit Kette und Einziehhaken
• Leichtes Öffnen mit Einhandbedienung
• Einfacher Tausch auch ohne Werkzeuge
• Komponenten als Ersatzteile erhältlich
Technische Daten Drahtziehzangen:
| |
Teile-Nr. |
Model |
Max. Zugkraft
(kg)
|
Ø |
A |
B |
C |
D |
ØE |
F |
kg |
| 300628-02 |
Einziehzange S&H #0 |
681,8 |
0,1 - 2,0 |
47,6 |
38,1 |
20,6 |
25,4 |
4,8 |
|
0,2 |
| 338393-00 |
Einziehzange S&H #1 |
636,4 |
1,6–4,0 |
63,5 |
44,5 |
22,2 |
9,5 |
6,4 |
49,2 |
0,3 |
| 338550-00 |
Einziehzange S&H #2
|
954,5 |
3,2–5,2 |
69,9 |
50,8 |
28,6 |
12,7 |
6,4 |
54,0 |
0,6 |
| 338322-00 |
Einziehzange S&H #3
|
2385,4 |
2,4–9,5 |
85,7 |
60,3 |
31,8 |
20,6 |
7,9 |
63,5 |
0,8 |
| 338548-00 |
Einziehzange S&H #4
|
3181,8 |
6,4–12,7 |
114,3 |
82,6 |
44,5 |
25,4 |
9,5 |
82,6 |
2,2 |
|
