Drahtziehzangen, Typ Morgan
DrahtEinziehzangen Morgan mit Schnellspannung. Es sind auf Anfrage auch kundenspezifischeSysteme erhältlich.

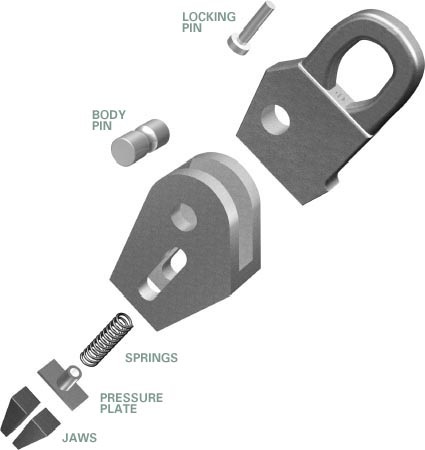

Beschreibung der Drahtziehzange Typ Morgan:
• Einziehzangen für Draht bis Ø 25,4 mm
• Für maximale Zugbelastungen bis 178,4 KN
• Zangen mit internem Federmechanismus
• Kombinierbar mit einer Standard Ziehkette
• Unterschiedliche Hakensysteme erhältlich
• Einfacher Tausch auch ohne Werkzeuge
• Komponenten als Ersatzteile erhältlich
Technische Daten DrahtEinziehzangen:
| |
Teile-Nr. |
Model |
Max. Zugkraft
(kg)
|
Ø |
A |
B |
C |
D |
ØE |
F |
kg |
| 306094-02 |
Drahtziehzange 117-140A |
4545 |
4,8–12,7 |
95,3 |
69,9 |
25,4 |
60,3 |
14,3 |
15,9 |
0,7 |
| 306095-02 |
Drahtziehzange 117-142D |
6818 |
9,5–19,1 |
138,1 |
108,0 |
44,5 |
95,8 |
15,9 |
20,6 |
2,7 |
| 406712-02 |
Drahtziehzange 117-96A |
13636 |
15,9-25,4
|
141,3 |
117,5 |
47,6 |
96,8 |
22,2 |
28,6 |
3,4 |
| 306096-02 |
Drahtziehzange 117-186C |
13636 |
15,9-25,4 |
144,5 |
117,5 |
47,6 |
96,8 |
22,2 |
28,6 |
3,4 |
| 407373-02 |
Drahtziehzange 117-208A |
13636 |
22,2-28,6 |
161,9 |
152,4 |
63,5 |
111,1 |
22,2 |
33,3 |
6,8 |
| 407374-02 |
Drahtziehzange 117-192A |
22727 |
25,4-31,8 |
198,4 |
165,1 |
76,2 |
114,3 |
38,1 |
38,1 |
10,9 |
|
