Bezeichnung:		Drahtrichtapparat, Typ EC

Drahtrichtapparate, Typ EC

Drahtrichtgeräte in modularer Bauweise zum Richten von Draht in zwei Ebenen.
Große Vielfalt an Typen und Baugrößen für Drahtdurchmesser von 0,1 mm bis 15,0 mm. Höchste Fertigungspräzision für höchste Richtpräzision.

Drahtrichtapparat, Drahtrichtapparate, Drahtrichtgerät, Drahtrichtgeräte, Drahtrichteinheit

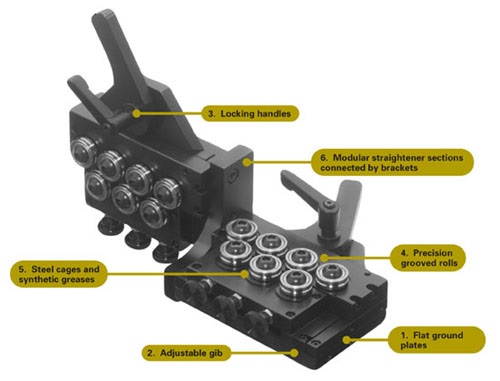

Beschreibung der Drahtrichtgeräte:
- Einheitliche Richtmodule für vertikales bzw. horizontales Richten von Draht.
- Die Richtmodule können mit 5, 7, 9, 11 bzw. 13 Richtrollen bestellt werden.
- Standard Richtrollen mit V-Nuten. Optionale Nutenprofile auf Anfrage.
- Präzisions-Kugellagerung mit Lebensdauerschmierung.
- Drahtrichtgerät in 8 verschiedenen Handhabungs-Ausführungen.
- Schnellspannhebel mit Arretierung zur einfacheren Drahteinführung.
- Mechanische Feineinstellung der Richtwalzen möglich.

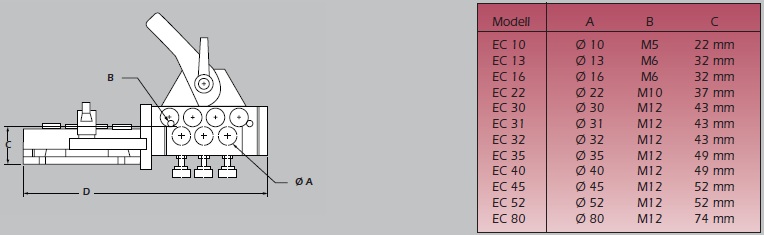

Technische Daten Drahtrichtapparate:

Modelle	Richtrollen- Durchmesser	Draht-Durchmesser- Bereich	Mass D bei 2 x 5 Richtrollen	Mass D bei 2 x 7 Richtrollen	Mass D bei 2 x 9 Richtrollen	Mass D bei 2 x 11 Richtrollen	Mass D bei 2 x 13 Richtrollen
EC 10	Ø 10 mm	0,1 - 0,4 mm	106 mm	132 mm	158 mm	184 mm	210 mm
EC 13	Ø 13 mm	0,1 - 0,5 mm	126 mm	158 mm	190 mm	222 mm	254 mm
EC 16	Ø 16 mm	0,4 - 0,8 mm	168 mm	212 mm	256 mm	300 mm	344 mm
EC 22	Ø 22 mm	0,8 - 1,5 mm	206 mm	262 mm	318 mm	374 mm	430 mm
EC 30	Ø 30 mm	1,5 - 3,0 mm	252 mm	328 mm	404 mm	480 mm	556 mm
EC 31	Ø 31 mm	1,8 - 3,5 mm	252 mm	328 mm	404 mm	480 mm	556 mm
EC 32	Ø 32 mm	2,0 - 4,0 mm	252 mm	328 mm	404 mm	480 mm	556 mm
EC 35	Ø 35 mm	2,5 - 4,5 mm	312 mm	412 mm	512 mm	612 mm	712 mm
EC 40	Ø 40 mm	3,0 - 5,0 mm	312 mm	412 mm	512 mm	612 mm	712 mm
EC 45	Ø 45 mm	5,0 - 7,0 mm	415 mm	571 mm	727 mm	883 mm	---
EC 52	Ø 52 mm	7,0 - 9,0 mm	415 mm	571 mm	727 mm	883 mm	---
EC 80	Ø 80 mm	8,0 - 15,0 mm	563 mm	743 mm	923 mm	---	---
